C profil 2130P-6m - speciální profil pro samonosné posuvné brány do 4,5m průjezdové šíře a hmotnosti brány do 450kg

Detailní popis produktu

6m dlouhý C profil pro výrobu posuvné nesené brány. Profil se používá pro brány do 4,5m průjezdové šířky. Pro tento profil se používají vozíky 2100P, koncovka 2110P, kapsa 2120P a horní vedení bran nebo olivy dle typu a velikosti brány. Profil je vyroben z masivního materiálu 4mm s povrchovou úpravou - pozinkovaný nebo bez.

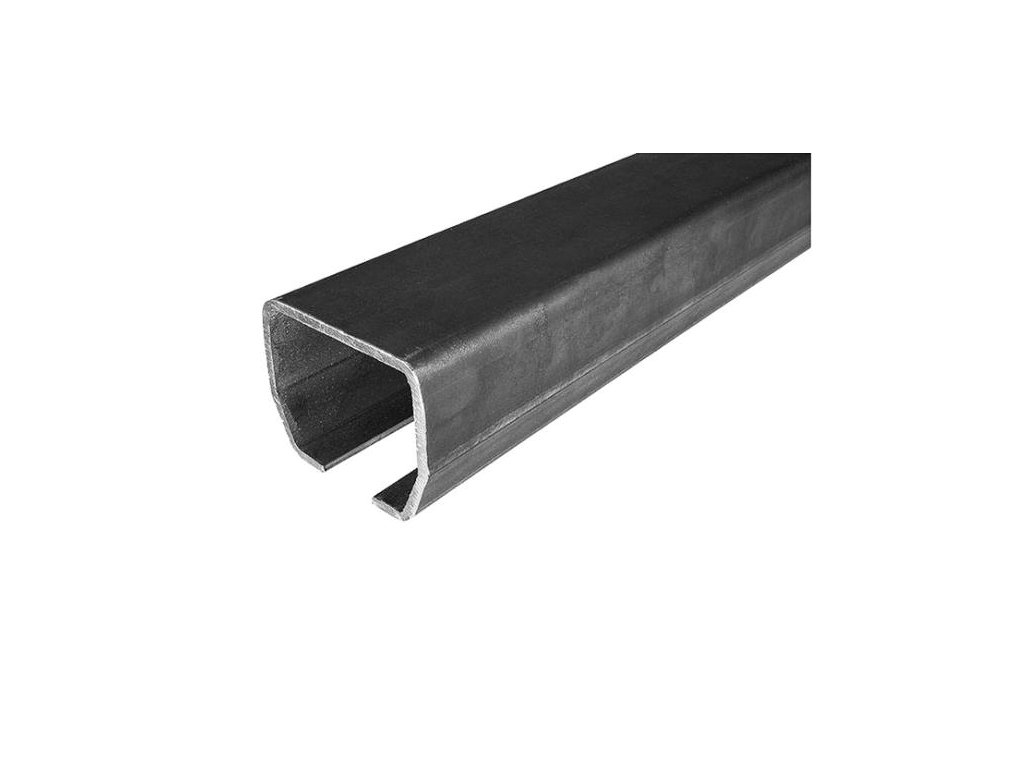

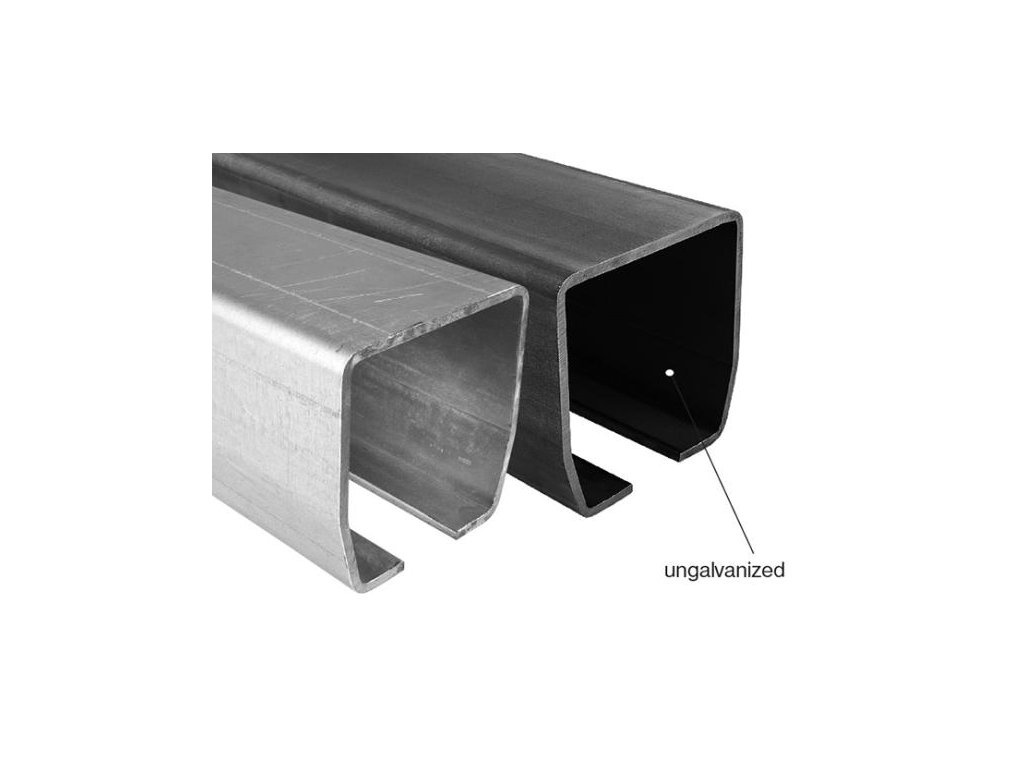

• C profil 2130PC-6m - černý profil bez povrchové úpravy

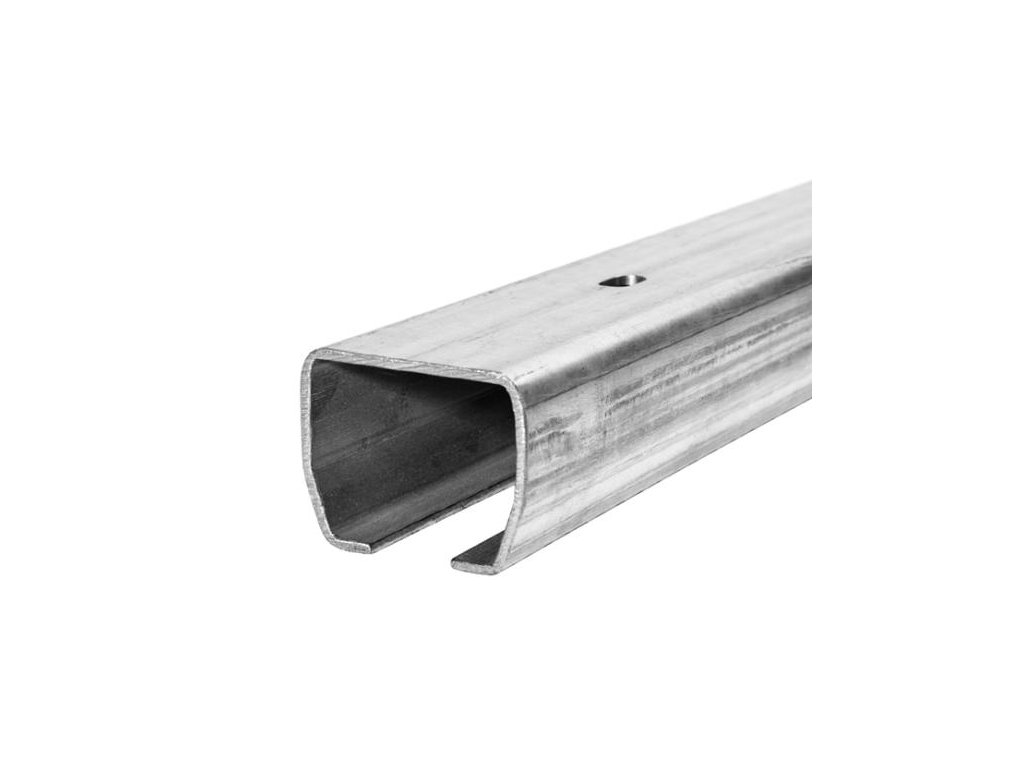

• C profil 2130PZ-6m - pozinkovaný profil

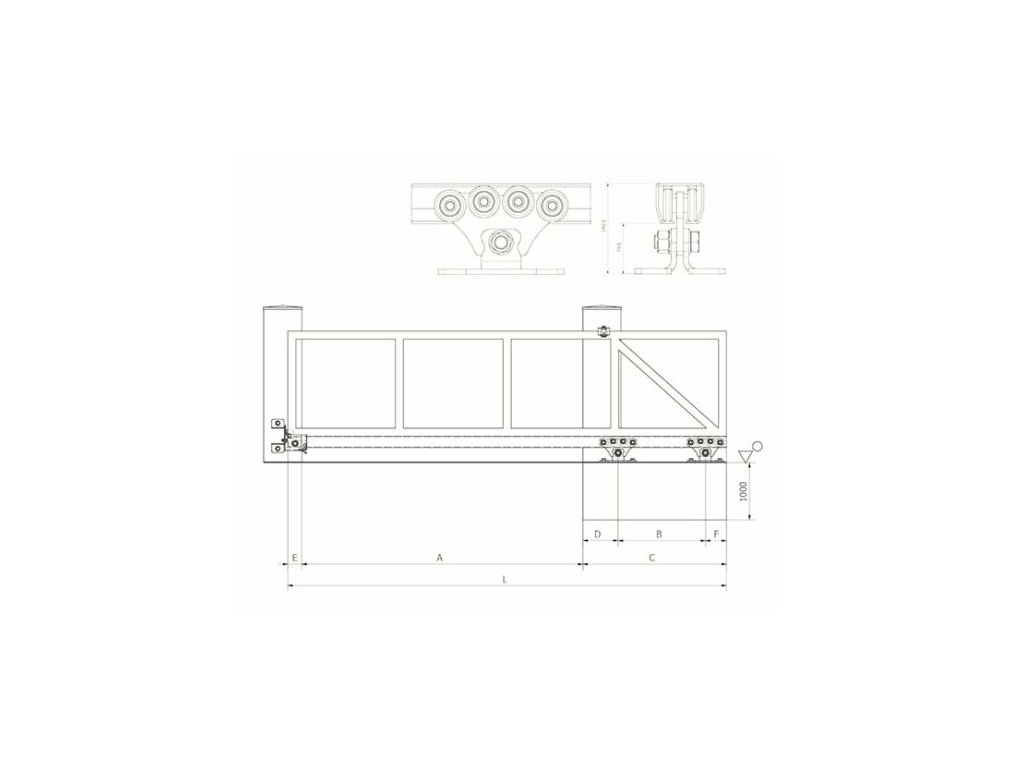

Zjednodušený výpočet celkové délky brány a rozložení nosných vozíků: Průjezdná šíře brány A ( tzn. rozměr mezi sloupky) se vynásobí koeficientem 1,35 a přičteme 0,2m pro nutný přesah profilu ( ochrana proti rozevření C profilu na koncích. VZOR : průjezdná šíře je 4m - výpočet : 4m x 1,35 + 0,2m = 5,6m ( celková délka brány je 5,6m). Tento výpočet platí pro brány do 450kg. V případě těžší brány zvyšte koeficient dle hmotnosti až na 1,8. Rozložení vozíků je maximální dle vypočítaného přesahu samonosné brány s ohledem na nutný přesah.

Díly pro rozšíření:

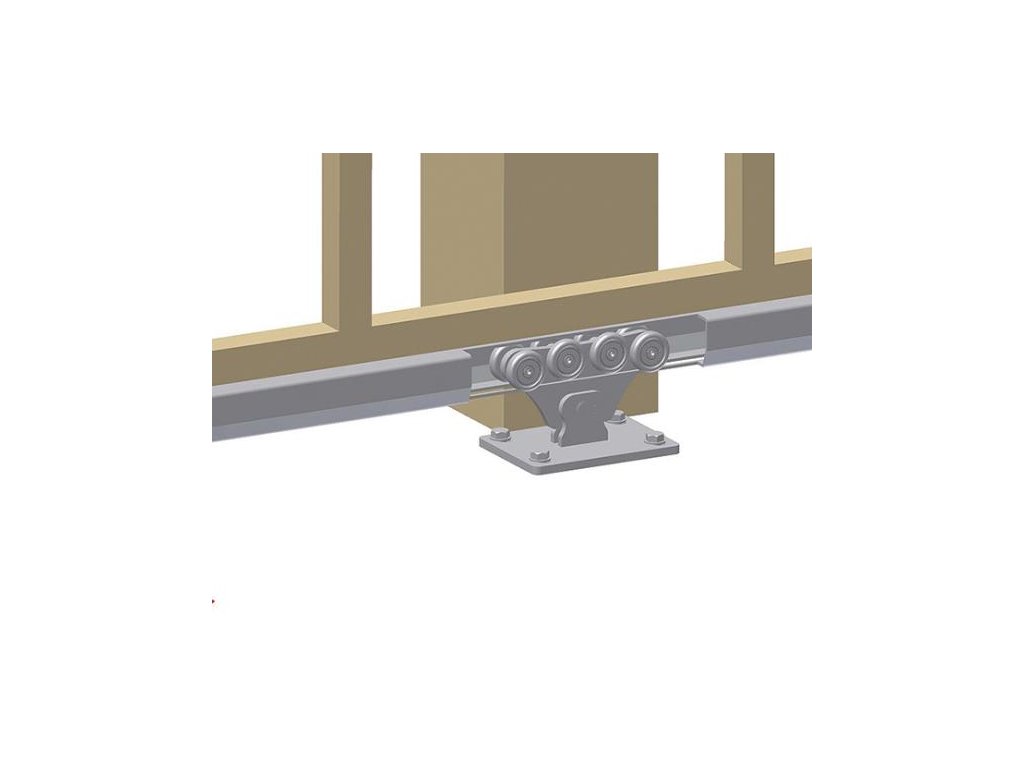

• Vozík 2100P-SE a Vozík 2110P
• Kapsa 2120P
• Koncovka 2110P
• Ucpávka P
• Horní držák nebo oliva - dle technického řešení posuvné brány
• Zámek 447, Madlo, Klika
• Pohon - KIT Master 600, 800, KIT MySTRIKE 5 a 8, KIT MOVER MAG 5 nebo 8 apod. a to dle celkové hmotnosti brány.

NEPŘEHLÉDNĚTE !  Tento profil, díky 6m délce profilu, zasíláme jako nadrozměr, dopravní službou TOPTRANS po zaplacení celé částky. V případě potřeby vytvoření Zálohové (proforma) faktury nebo upřesnění dodávky napište nám do poznámky objednávky nebo nám napište na náš email - info@hitobchod.cz.

Na dobírku toto zboží nezasíláme !

Technická data:

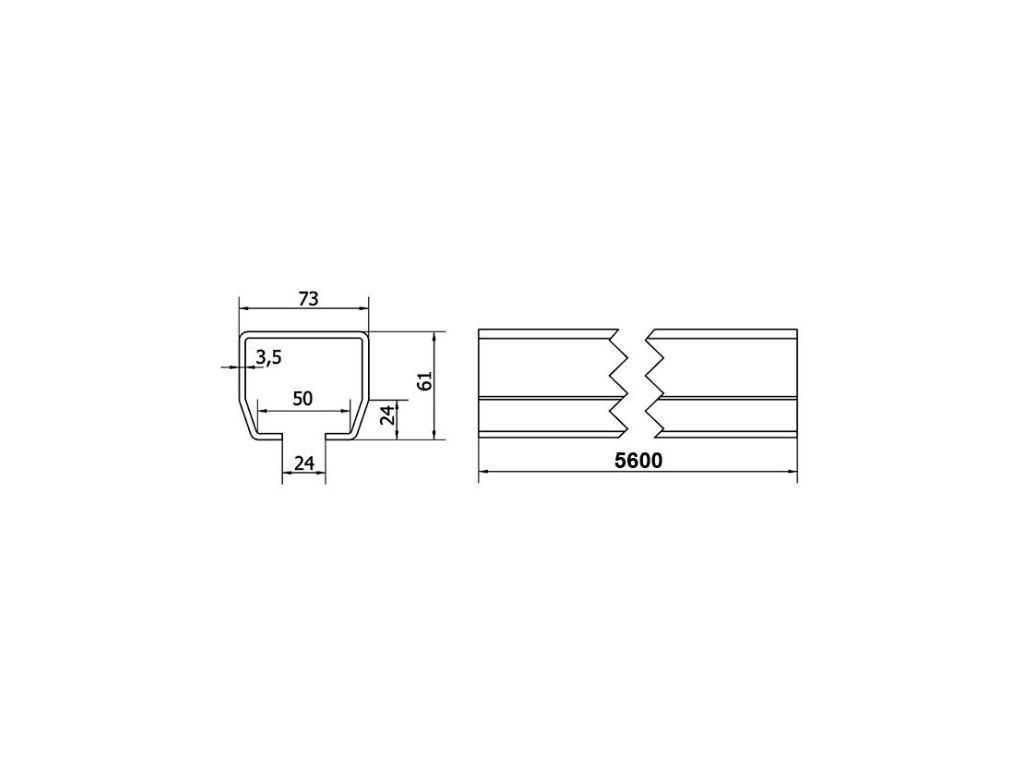

• Délka šíny 6m, šířka 70mm, výška 60mm, šířka spodního lemu 22mm, vyrobeno z 4mm oceli, hmotnost 35kg,
